PLST-095C-427-RSL-018 - Datasheet

MBA

Category Information

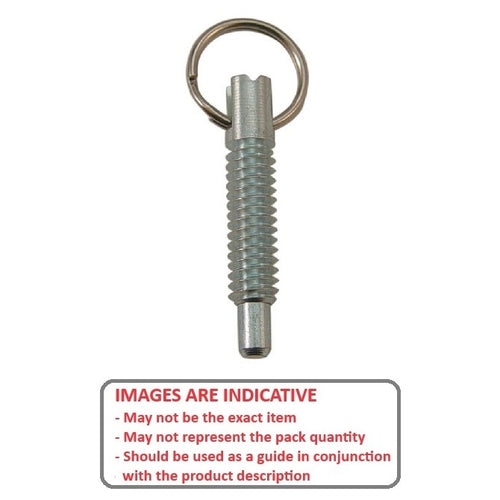

Plungers - Spring - Ring Handle - Locking - Stainless

Stainless Locking Ring Handle Spring Plungers. Items shown with Long-Lok have a dry threadlocking sealant applied to thread.

  • A compact mechanical component with a spring-loaded ball or pin inside a housing that applies consistent, predictable force. Internal spring compresses when pressure is applied to the ball or pin, allowing it to settle into designated positions or recess.
  • Provides a reliable holding or locating mechanism in various industrial applications where precise alignment or securing of parts is needed.
  • Also known as ball plungers or spring-loaded pins.

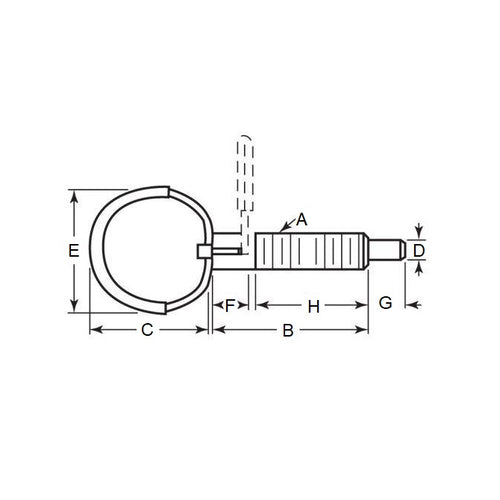

Product Data

  • Thread Size (A) : 3/8-16 UNC (9.53mm)
  • Thread Length (B) 30.5 mm
    (Equiv. 1.201 in.)
  • Initial Pressure (F1) 8.9 N
  • Final Pressure (F2) 17.8 N
  • Tip Diameter (D) 5.9 mm
  • Tip Length (G) 9.5 mm
  • Body Length (B) 42.7 mm
  • F 8.9 mm
  • Thread Length (H) 30.5
  • Ring Height (C) 30.2
  • Material Stainless Steel
Country of Origin: US

Product Compliance and Data

Additional Resources

Cross References

  • 8500A22
  • SPR-375
  • SPR375
