PLST-127C-222-HLASL-009 - Datasheet

MBA

Category Information

Plungers - Spring - L Handle - Locking - Stainless-Acetal

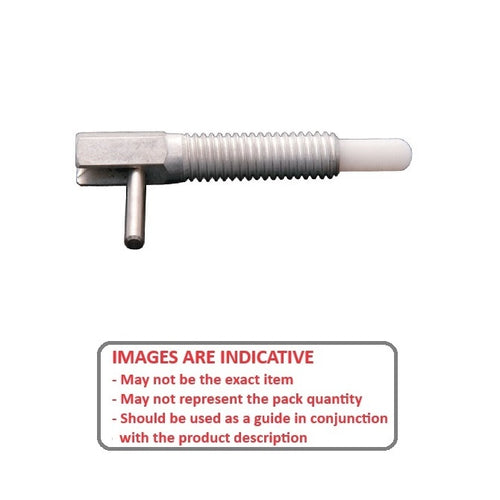

Stainless-Acetal Locking L Handle Spring Plungers. Stainless body with acetal nose

  • A compact mechanical component with a spring-loaded ball or pin inside a housing that applies consistent, predictable force. Internal spring compresses when pressure is applied to the ball or pin, allowing it to settle into designated positions or recess.
  • Provides a reliable holding or locating mechanism in various industrial applications where precise alignment or securing of parts is needed.
  • Also known as ball plungers or spring-loaded pins.
  • Items shown with Long-Lok have a dry threadlocking sealant applied to thread.

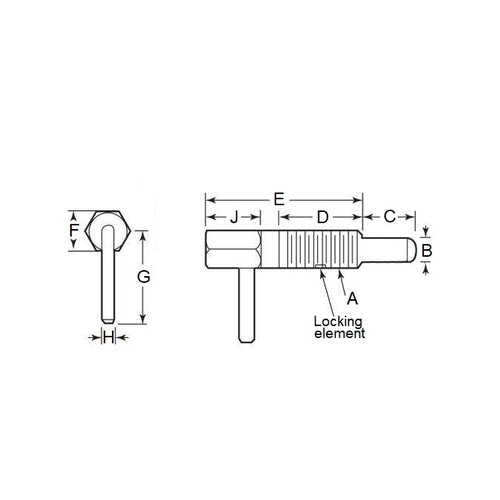

Product Data

  • Thread Size (A) : 1/2-13 UNC (12.7mm)
  • Thread Length (D) 22.2 mm
    (Equiv. 0.874 in.)
  • Initial Pressure (F1) 2.2 N
  • Final Pressure (F2) 8.9 N
  • Tip Diameter (B) 7.9 mm
  • Tip Length (C) 10.3 mm
  • Handle Length (G) 25.4 mm
  • H 4.8 mm
  • Head Length (J) 12.7 mm
  • Material Stainless Steel Body with Acetal
Country of Origin: US

Product Compliance and Data

Additional Resources

Cross References

  • FRD-15
  • FRD15
