PLST-127C-508-HTCL-022 - Datasheet

MBA

Category Information

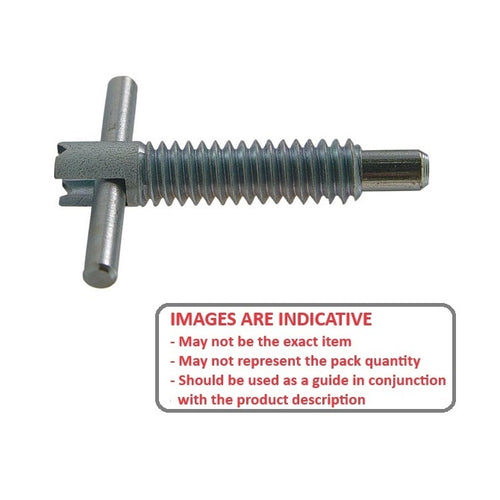

Plungers - Spring - Tee Handle - Locking - Steel

Steel Locking Tee Handle Spring Plungers. Items shown with Long-Lok have a dry threadlocking sealant applied to thread.

  • A compact mechanical component with a spring-loaded ball or pin inside a housing that applies consistent, predictable force. Internal spring compresses when pressure is applied to the ball or pin, allowing it to settle into designated positions or recess.
  • Provides a reliable holding or locating mechanism in various industrial applications where precise alignment or securing of parts is needed.
  • Also known as ball plungers or spring-loaded pins.

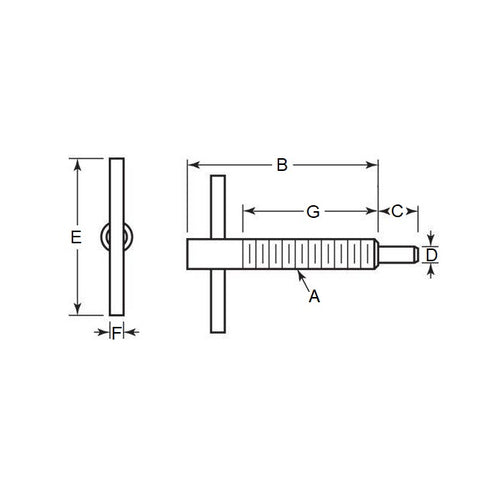

Product Data

  • Thread Size (A) : 1/2-13 UNC (12.7mm)
  • Thread Length (B) 35.6 mm
    (Equiv. 1.402 in.)
  • Initial Pressure (F1) 11.1 N
  • Final Pressure (F2) 22.2 N
  • Tip Diameter (D) 7.9 mm
  • Tip Length (C) 12.7 mm
  • Overall Length (B) 50.8 mm
  • Handle Thickness (F) 4.1
  • Thread Length (G) 35.6 mm
  • Material Steel
Country of Origin: US

Product Compliance and Data

Additional Resources

Cross References

  • 31265A36
  • FRT-50
  • FRT50
