HDP050-12F - Datasheet

MBA

Category Information

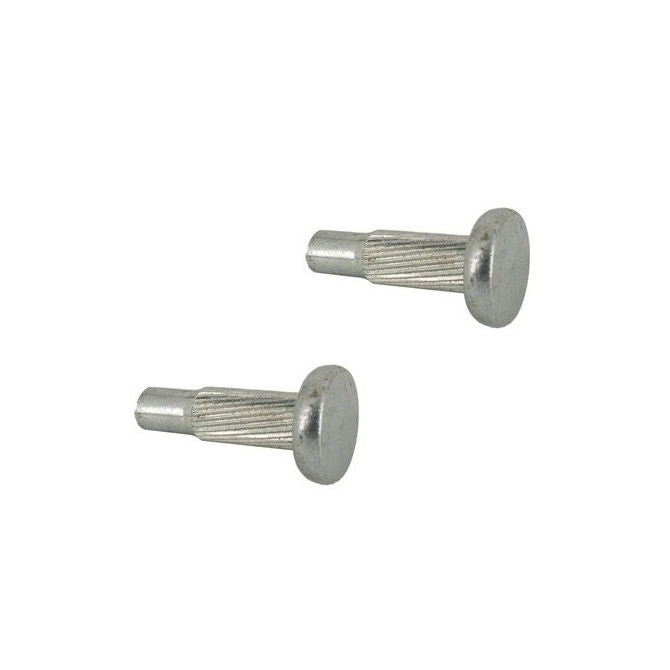

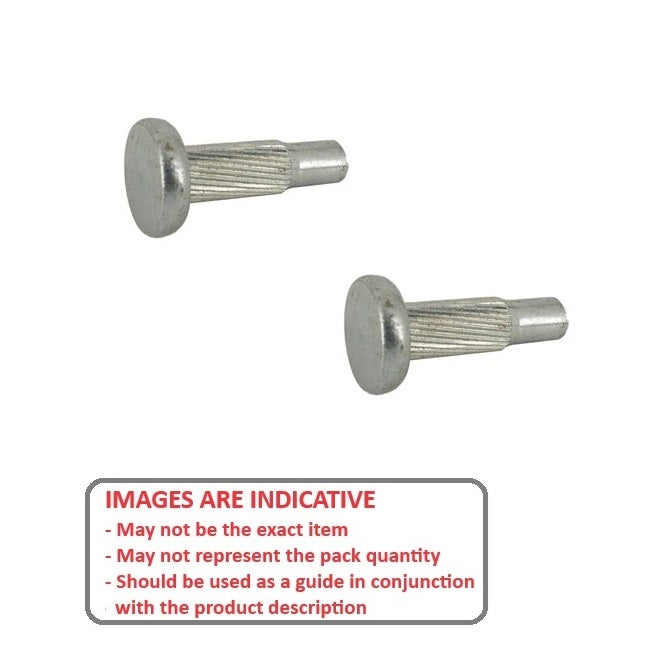

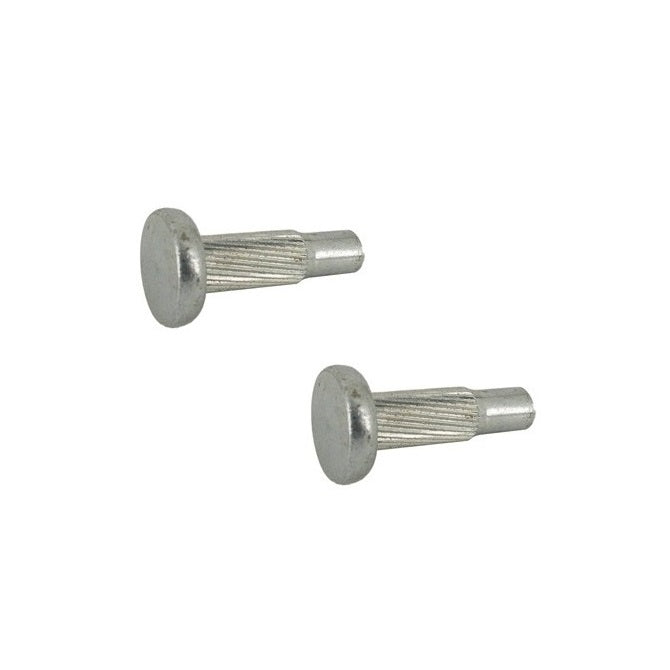

Pins - Hammer Drive - Flat Head

Flat Head Hammer Drive Pins. Used to replace screws where the need to remove the pin is unlikely.

  • Low Carbon Steel (Series HP210) - self-colour, not plated cold formed pin.
  • Simple, low cost assembly for use in mild steel, aluminium, brass or plastics.
  • Secure - unlike a machine screw, a drive stud does not depend on tightening torque to be retained in the assembly.
  • Drive studs do not require lock washers to prevent back-out.
  • Designed for standard metric hole sizes and installation by hammer or press. Cold formed pins with helical knurls.

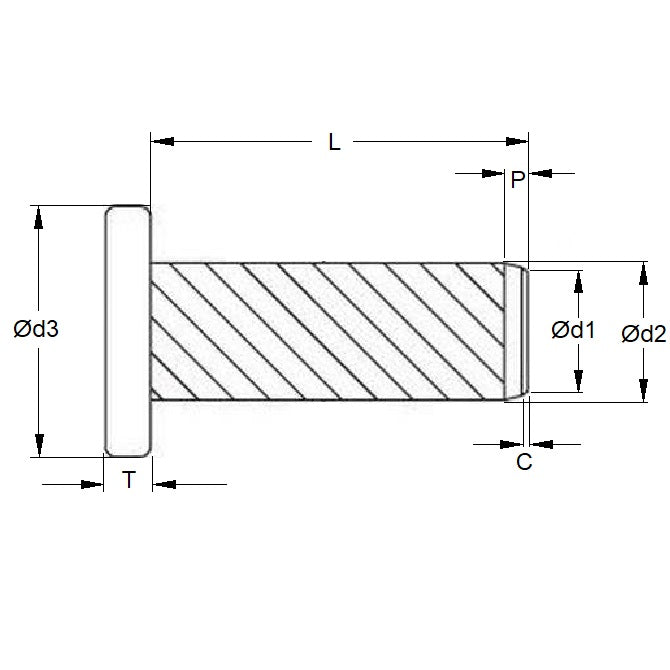

Product Data

  • Min Hole Dia (d1) : 5.00 mm
    (Equiv. 0.197 in.)
  • Approx. Length (L) 12.0 mm
    (Equiv. 0.472 in.)
  • Max Hole Dia. 5.08 mm
    (Equiv. 0.2 in.)
  • Approx Pin Diameter (d2) 5.35 mm
  • Max Head Diameter (d3) 9.10 mm
  • Max Head Thickness (T) 1.80 mm
  • Nom. Pilot Length (P) 2.0 mm
  • Material Carbon Steel
Country of Origin: GB

Product Compliance and Data

Additional Resources

Cross References

  • DSF5-12
  • DSF512
