ECL-0013-0016C-C - Datasheet

MBA

Category Information

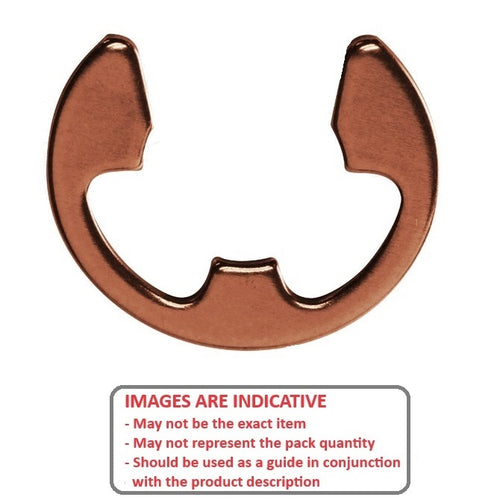

Retaining Rings - E-Clips - Basic - Carbon Steel

Carbon Steel Basic E-Clips Retaining Rings. Basic imperial and metric e-clips DIN6799 and N1500. Carbon spring steel including zinc plated and plain.

  • An expanded range may be available on special order. Please enquire.
  • Not all e-clips are exactly the same style, however all follow the basic principal of a push on clip.
  • Includes plain and zinc plated.

Product Data

  • Minimum Rec. Shaft Dia (S) : 1.59 mm + 0.76 / - 0.00
    (Equiv. 0.063 in.)
  • Groove Dia. (Dg) 1.32 mm + 0.051 / - 0.000
    (Equiv. 0.052 in.)
  • Clip Thickness (T) 0.51 mm
    (Equiv. 0.02 in.)
  • Clip OD Loose (D1) 4.76 mm
  • Groove Width (W) 0.58 mm
  • Maximum Rec. Shaft Dia (S) 2.35
  • Clip OD in groove (C1) 5.08 mm
  • Material Carbon Steel
Country of Origin: US

Product Compliance and Data

Additional Resources

Cross References

  • NoCor YE-006
  • YE006
  • N1500-Y006
  • N1500Y006APP
  • N1500-Y006APP
